Imagina la escena: Es lunes por la mañana. El camión de reparto acaba de descargar 10,000 cajas plegadizas en tu almacén. Es el lanzamiento más importante del año. Tomas la primera caja, la armas con ilusión e intentas introducir tu producto.

Y entonces, el pánico.

El producto no entra. O quizás entra, pero queda “nadando” con tanto espacio que parece un error de fábrica. O peor aún, al cerrar la solapa, la caja se abomba y se abre sola por la presión.

Acabas de perder miles de dólares y, lo más valioso, tiempo de lanzamiento. ¿La causa raíz? Confiar ciegamente en un render 3D en una pantalla brillante. Como Ingeniero de Diseño Estructural en Padilla S.A., mi trabajo es evitarte esa pesadilla. Hoy vamos a hablar de ingeniería, dinero y gestión de riesgos.

La trampa de la pantalla: Lo que el 3D no te dice

En el mundo del diseño estructural de cajas, el papel aguanta todo y la pantalla del ordenador también. Un render 3D es excelente para vender la idea a marketing, pero es pésimo para entender la física del cartón.

El software no siempre simula con exactitud la “memoria” del material, la rigidez del calibre o cómo se comportará el pegue en una línea de producción real. Aquí es donde entra la maqueta física de la caja (también conocida como Dummy o White Sample).

¿Qué es exactamente un Prototipo Estructural (White Sample)?

Un prototipo estructural no es una manualidad hecha con cartulina escolar. Es una réplica técnica exacta de tu envase, cortada en un plotter de corte industrial, utilizando el mismo sustrato (tipo de cartón) y calibre que se usará en la producción final.

Esta muestra estructural de packaging sirve para validar tres cosas críticas:

1. Dimensiones Internas y Tolerancia: El cartón tiene grosor. Al doblarse, consume espacio (pérdida por hendido). Un prototipo confirma que hemos calculado bien esas tolerancias.
2. Funcionalidad del Armado: ¿Es fácil de armar para el operario o la máquina? ¿Las pestañas de cierre (candados) traban correctamente?
3. Interacción con el Producto: Cómo se siente el producto dentro de la caja.

Pruebas de Fuego: ¿Qué debes hacer con tu maqueta?

Cuando recibas el prototipo que fabricamos en Padilla, no te limites a mirarlo. Tienes que someterlo a estrés. Como consultor de ahorro de costos, te sugiero estas tres pruebas obligatorias:

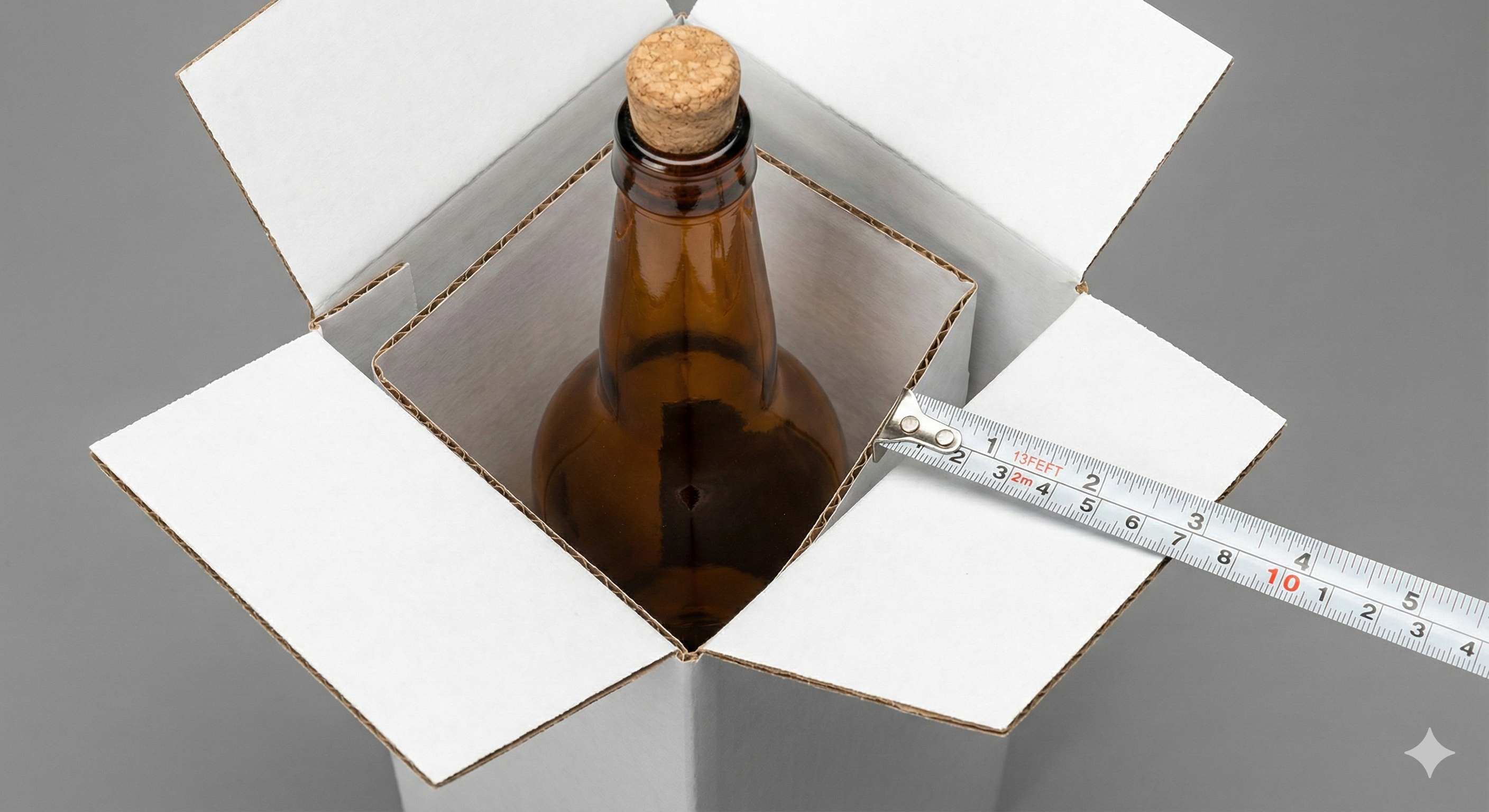

1. La Prueba de Calce (Fit Test)

Introduce tu producto real. No uses medidas teóricas.

• Si el producto “baila”: Tienes un riesgo alto de rotura por impacto interno durante el transporte.
• Si el producto entra forzado: La caja se deformará (efecto “barriga”) y se verá de baja calidad en el anaquel.

2. La Prueba de Estiba (Stacking Strength)

El prototipado de empaques en RD y la región debe considerar la humedad y el calor. Coloca tu maqueta con el producto adentro y ponle peso encima (simulando otras cajas).

• ¿Las paredes resisten o se pandean?
• ¿El cartón seleccionado tiene la resistencia a la estiba suficiente para aguantar 5 o 6 niveles en una paleta?

3. La Prueba de Transporte (Drop & Vibration)

Mete la maqueta con el producto dentro de la caja corrugada (master case) que usarás para despachar. Agítala. Si es posible, déjala caer desde una altura controlada. Es mejor que se rompa el dummy hoy, a que se rompan 500 unidades en el camión mañana.

Diferencia Clave: Maqueta Estructural vs. Prueba de Color

Es vital no confundir términos para saber qué estás aprobando.

• Maqueta Estructural (White Sample): Generalmente es blanca, sin impresión. Su objetivo es validar la física, la forma y el troquel. Es la “prueba de empaque antes de imprimir” definitiva.
• Prueba de Color (Sherpa o Digital): Es una impresión en plano o montada, cuyo objetivo es verificar los tonos, textos y acabados.

Consejo de experto: Para lanzamientos críticos, en Padilla recomendamos validar primero la estructura (blanca) y, una vez aprobada la ingeniería, proceder a la prueba de color.

Cómo lo hacemos en Padilla: Tecnología a tu favor

Muchos clientes temen pedir prototipos porque creen que es caro o lento. Eso era antes.

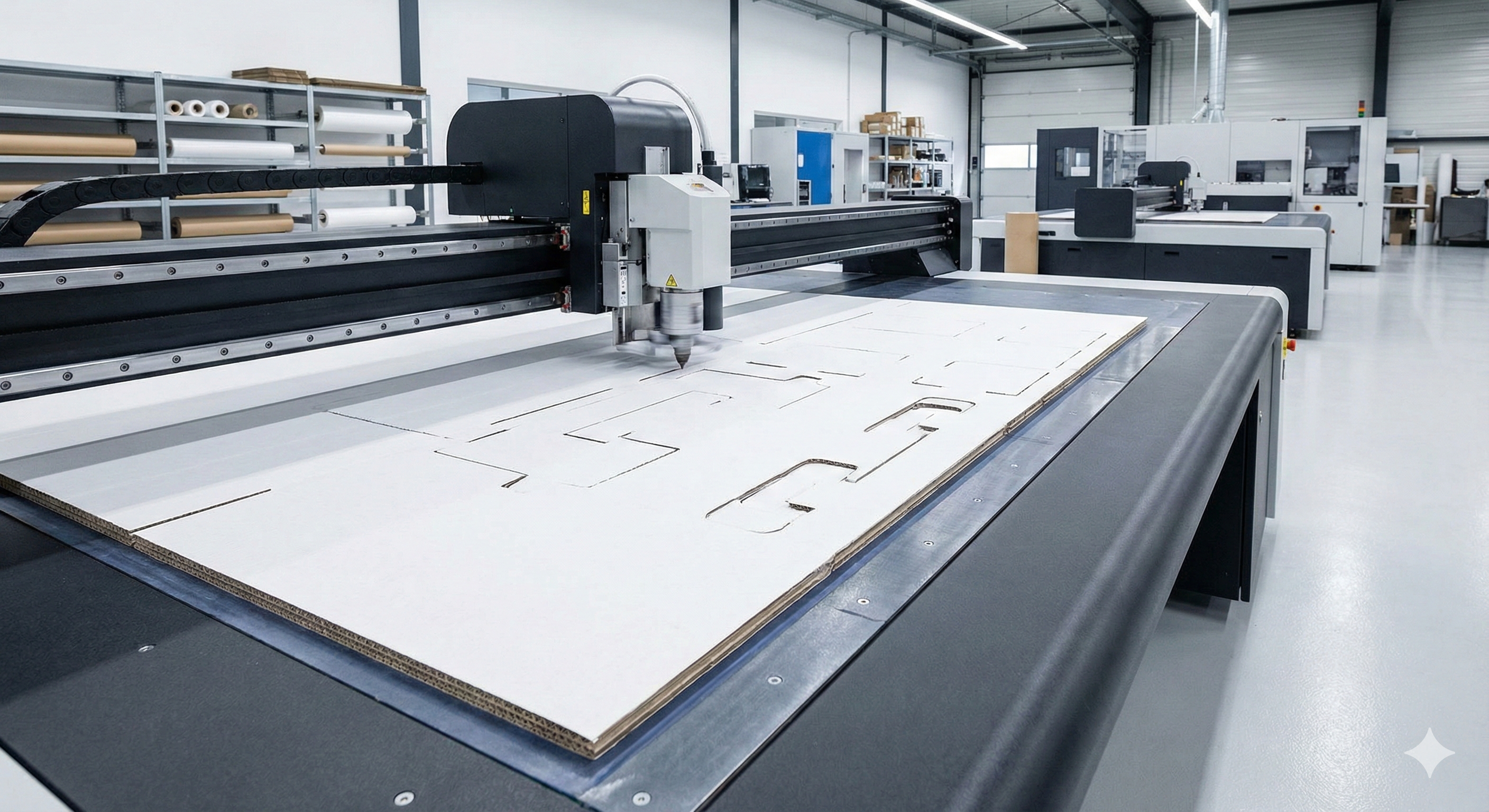

En Padilla S.A. contamos con mesas de corte digitales (plotters) de alta precisión. Esto nos permite entregarte un dummy de impresión fiel a la realidad en tiempo récord, sin necesidad de fabricar el troquel de madera todavía.

Esto significa que si detectamos un error en la maqueta (por ejemplo, la caja necesita ser 2 milímetros más alta), corregimos el archivo digital y cortamos otra maqueta en minutos. Si hubieras mandado a hacer el troquel de producción directamente, ese error te habría costado cientos de dólares en una matriz de corte inservible.

Conclusión: Tu Seguro de Vida Industrial

En ingeniería aplicamos una regla de oro: “Mide dos veces, corta una vez”.

El costo de desarrollar un prototipo profesional es insignificante —hablamos de fracciones de centavo por unidad prorrateada— comparado con el costo catastrófico de reimprimir una producción completa o tener que reetiquetar miles de productos manualmente.

No lances tu producto a ciegas. La maqueta física no es un gasto, es tu seguro de vida.

¿Listo para blindar tu producción?

Solicita hoy tu evaluación de diseño y muestra estructural en Padilla S.A. y asegúrate de que tu empaque sea tan perfecto como tu producto.
